Основные параметры тяговых двигателей

Электрические машины, преобразующие электрическую энергию в механическую, называются электродвигателями. Подведем к рассмотренному ранее простейшему генератору питание от постороннего источника электрической энергии (рис. 1).

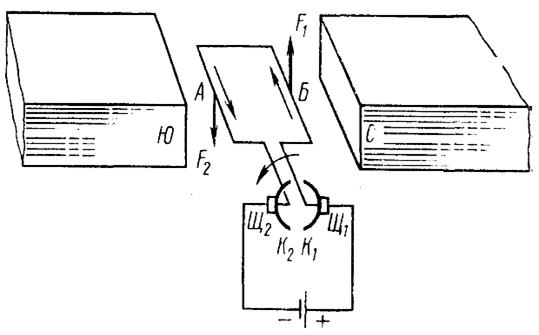

Рис. 1. Схема простейшего электродвигателя

При положении рамки, показанном на этом рисунке, ток проходит по стороне А и по стороне Б. Известно, что на проводник с током, помещенный в магнитное поле, действует сила, направление которой определяется по правилу левой руки: если держать ладонь левой руки так, чтобы в нее входили магнитные силовые линии поля, а вытянутые четыре пальца были обращены по направлению тока в проводнике, то отогнутый большой палец укажет направление действия этой силы. Применив правило левой руки для рассматриваемого случая, определим, что на сторону рамки В действует сила F1 направленная вверх, а на сторону рамки А—сила F2 направленная вниз. Силы F1 и F2, действующие на рамку, называются парой сил. Под действием вращающего момента, создаваемого этой парой сил, рамка поворачивается против часовой стрелки.

Дойдя до вертикального положения, рамка по инерции повернется дальше. Теперь щетка Щ1 касается уже коллекторной пластины К2, а щетка Щ2 — коллекторной пластины К1. Благодаря этому направление тока в рамке изменяется и образуется пара сил, под действием которой рамка продолжает поворачиваться против часовой стрелки. Таким образом, рамка, получая электрическую энергию, будет непрерывно вращаться. Рамка может приводить в движение любой механизм, т. е. в данном случае работает в качестве электродвигателя.

Следовательно, машина постоянного тока обладает свойством обратимости и может работать как в качестве генератора, так и в качестве электродвигателя. Поэтому генераторы и электродвигатели имеют в принципе одинаковую конструкцию. Основными частями электрического двигателя постоянного тока являются якорь с обмоткой и коллектором и магнитная система, состоящая из остова двигателя и полюсов с катушками обмоток возбуждения. Подвод электрического тока к коллектору двигателя осуществляется электрографитными щетками, установленными в щеткодержателях. Если требуется изменить направление вращения якоря, то необходимо пересоединить обмотки электродвигателя так, чтобы ток изменил свое направление в обмотке якоря или в обмотке возбуждения. При одновременном изменении направления тока в обмотках якоря и возбуждения направление вращения не изменится. В этом легко убедиться, использовав правило левой руки.

В электродвигателе при его работе возникает ряд явлений, подобных процессам, происходящим в генераторе. Ведь витки обмотки якоря пересекают магнитный поток полюсов электродвигателя, и в соответствии с законом электромагнитной индукции в них возникает электродвижущая сила.

Индуктируемую в якоре двигателя э. д. с. иногда называют противоэлектродвижущей силой потому, что она направлена навстречу подводимому к двигателю напряжению.

Величина э. д. с. Е двигателя прямо пропорциональна магнитному потоку Ф, частоте вращения якоря n и определяется по такой же формуле, что и величина э. д. с. генератора: Е=СФn, где С — постоянный коэффициент, который учитывает число пар полюсов, число витков якоря и другие постоянные для данного электродвигателя величины.

Подводимое к электродвигателю напряжение стремится создать ток в обмотке якоря. Индуктируемая э. д. с. препятствует этому. Ток в обмотке якоря работающего электродвигателя будет определяться не подводимым напряжением, а разностью между напряжением и наведенной в обмотке якоря э. д. с.

Разделив эту разность на сопротивление цепи якоря Rя, мы получим ток Iя, проходящий по обмотке якоря

При увеличении механической нагрузки на валу электродвигателя частота вращения его якоря замедляется, индуктируемая э. д. с. уменьшается, увеличивается разность между подводимым напряжением и э. д. с. и, следовательно, ток якоря возрастает.

При уменьшении механической нагрузки картина будет обратной. Таким образом, ток якоря зависит как от подводимого напряжения, так и от механической нагрузки электродвигателя. Вот почему, например, при движении тепловоза на подъеме, когда уменьшаются скорость движения и частота вращения якорей тяговых электродвигателей, ток в двигателях увеличивается, а при увеличении скорости движения — уменьшается.
