Способы загрузки разгрузки ковшей скрепера, достоинства и недостатки

Передняя рама скрепера выполнена в виде арки и в своей конструкции имеет шкворень для соединения с тягачом, арку, рычаги и упряжной шарнир. Ковш прицепного скрепера с канатным управлением имеет несколько другую конструкцию. Отличие состоит в том, что сам ковш является одновременно задней рамой скрепера и состоит из двух боковых стенок и днища ковша, служащего одновременно задней стенкой.

Скреперные ковши с полупринудительной разгрузкой имеют неподвижные боковые стенки, а разгрузка выполняется при повороте днища и задней стенки вокруг оси. Грунт под собственным весом и напором задней стенки высыпается из ковша.

Способ принудительной разгрузки с помощью задней стенки, приводимой в движение гидроцилиндрами, является прогрессивным, так как полностью очищает ковш от грунта. Щелевая разгрузка менее прогрессивна и не нашла широкого применения.

Прицепные скреперы с гидравлическим управлением состоят из серьги для сцепления скрепера с трактором, шкворневого устройства для поворота передних колес, несущей рамы, ковша, заслонки и задней стенки. Рабочими органами управляют из кабины трактора с помощью рычагов управления трехсекционным гидрораспределителем.

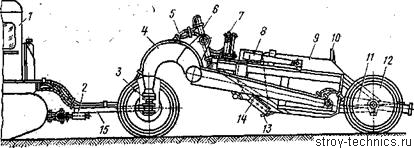

Рис. 70. Скрепер ДЗ-3. 3 (Д-569):

1 — трактор; 2—серьга; 3 —шкворневое устройство шарового типа; 4 —рама; 5—рукава и трубопроводы; 6 — гидроцилиндр подъема и опускания ковша; 7 — гидроцилиндр управления заслонкой ковша; 8 — заслонка ковша; 9 — ковш; 10 — задняя стенка ковша; 11 — гидроцилиндр управления задней стенкой ковша; 12 — колеса с шиной; 13, 14 — нижний и боковой ножи; 15 — дышло

Необходимо отметить, что прицепные скреперы обычно применяются в условиях переменного рельефа местности. Прицепной скрепер с канатным управлением имеет полупринудительную выгрузку грунта опрокидыванием днища и задней стенки вокруг шарнира. Самоходный скрепер с принудительной разгрузкой состоит из базового одноосного тягача и одноосного полуприцепного скреперного оборудования.

Полуприцепные и самоходные скреперы с пневмоколесными тягачами имеют большую транспортную скорость: например, скреперы с одноосным тягачом имеют скорость 40—52 км/ч, а при двухосном тягаче до 70 км/ч. Скреперные агрегаты из двух или трех скреперов позволяют резко увеличить производительность этих машин. Важным фактором для повышения производительности скреперов является применение скребкового конвейера (рис. 71), для загрузки ковша. В движение конвейер приводится от электродвигателя или гидродвигателя.

Применение элеваторной загрузки обеспечивает высокий коэффициент загрузки ковша и снижение тягового усилия при заполнении скрепера на 20—25.

Автоматизация работы скрепера значительно облегчает условия работы и повышает производительность. С помощью автоматического регулирования можно поддерживать оптимальный режим работы двигателя, а также тяговое усилие машины на постоянном уровне регулированием толщины стружки грунта. Автоматическая система и устройства, применяемые на скреперах, аналогичны системам, приведенным в разделе «Бульдозеры».

Для повышения точности планировочных работ при отделке дорожных насыпей и выемок применяют систему автоматического управления «Стабилоплан-I», которая обеспечивает автоматическую стабилизацию продольного углового положения ковша скрепера при выполнении планировочных работ.

Рис. 71. Принципиальные схемы скреперов со скребковым конвейером: а — набор грунта; б — выгрузка грунта

На тракторе в кабине водителя смонтирован блок и пульт дистанционного управления, а за кабиной размещен электрозолотник управления. На буфере скрепера установлен датчик углового положения, который включен в электросхему управления и регулирует толщину срезаемой стружки грунта.

Технологические схемы работы. Для разработки грунта заранее составляют схему, по которой будет работать скрепер. Производительность скрепера зависит от того, насколько полно используется емкость ковша и рационально выбирается схема резания и набора грунта. Рекомендуется набирать грунт на передаче базовой машины при скорости 2—3 км/ч, при толщине срезаемой стружки от 7 до 35 см, что в свою очередь определяется категорией грунта и мощностью базового тягача и толкача. Трактор-толкач обеспечивает полную загрузку ковша скрепера в плотных грунтах. Наполнение ковша с постепенным выглублением ножа производят при постоянной толщине стружки и ширине резания. Этот способ используют при планировке грунта. Для сокращения времени набора грунта используют ступенчатый способ наполнения ковша. Зарезание грунта при устройстве выемок и разработке резервов ведут по ребристо-шахматной схеме, по которой разработка грунта ведется последовательными рядами проходок, одинаковыми по длине и расположению. При работе скрепера по этой схеме между проходами первого ряда оставляют полосы неразработанного грунта шириной не более 1, 3 м. Второй ряд разработок ведется на расстоянии половины длины проходки от первого и расположен по оси оставленных полос грунта. Работа по этой схеме увеличивает заполнение ковша до 110% его геометрической емкости, сокращая при этом на 10—15% путь и время набора грунта. По этой схеме скрепер может работать без трактора-толкача. При работе в рыхлых сыпучих грунтах применяют способ, называемый «клевок». По этому способу величина заглубления ковша в 2 раза больше той, которая соответствует устойчивой работе двигателя с полной нагрузкой. При работе базового тягача на неустойчивой характеристике двигателя ковш выглубляется, в это время двигатель снова набирает нужные обороты, и так повторяется до тех пор, пока ковш будет полным.
