Карданная передача с шарнирами неравных угловых скоростей

Жесткий полукарданный шарнир, представляющий собой соединение, компенсирующее неточности монтажа, в настоящее время применяется крайне редко. Причиной этого являются недостатки, присущие такому шарниру: быстрое изнашивание, трудоемкость изготовления, шум при работе.

Карданные шарниры служат для соединения между собой расположенных под углом валок карданной передачи. Карданные валы имеют трубчатое сечение и приваренные на концах наконечники.

В двойной карданной передаче (т.е. в передаче с двумя карданными шарнирами и с одним валом) к одному концу трубчатого вала 8 (рис 7, а) приварен наконечник 5 со шлицами, а к другому концу – наконечник с вилкой второго карданного шарнира 9. Карданный вал наконечником 5 соединен со шлицевой ступицей 4 вилки 3. Скользящее шлицевое соединение одного из карданных шарниров с валом необходимо для осевых перемещений вала при деформациях рессор подвески мостов. Шлицевое соединение смазывается через масленку 2, защищено снаружи сальником 6 с крышкой и предохраняется от грязи резиновым гофрированным чехлом 7. Крайние вилки карданных шарниров 1 и 9 снабжены фланцами, которые крепятся болтами к фланцам на концах валов. При фланцевом креплении карданной передачи ее легко и удобно разбирать.

На двухосных автомобилях с приводом на задний мост основное применение получила карданная передача с двумя карданными валами: главным и промежуточным. В такой передаче трубчатый главный карданный вал 19 (рис.7, б) имеет по обоим концам приваренные наконечники 18 с вилками карданных шарниров. Задний кардан соединяет вал с валом заднего ведущего моста. Передняя вилка с помощью крестовины 17 соединена с вилкой 16, шлицованных хвостовик 13, который входит в шлицевую втулку 12, приваренную у заднему концу промежуточного вала 11. Полость шлицевой втулку заполняется смазкой через масленку 21. Шлицевая втулка уплотнена на хвостовике сальником 15 с крышкой, навернутой на втулку на резьбе. Скользящее соединение защищено от загрязнения резиновым гофрированным чехлом 20. Передний конец промежуточного вала 11 с помощью карданного шарнира 10 соединен со вторичным валом коробки передач. Промежуточный вал установлен на промежуточной опоре 14, прикрепленной к поперечине рамы автомобиля.

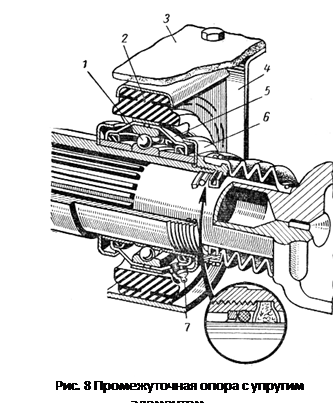

Промежуточные опоры применяют для подвески промежуточного вала карданной передачи. Опора промежуточного вала обычно выполнена в виде шарикового подшипника 1 (рис 8), закрепленного внутренним кольцом на валу и установленного в резиновой подушке 2, заделанной в кронштейне 4, который прикреплен на поперечной балке 3 рамы автомобиля. Подшипник с обеих сторон закрыт крышками 5, снабженными сальниками, по бокам которых расположены грязеотражатели 6. Внутренняя полость подшипника заполняется смазкой через масленку 7.

В трехосных автомобилях, имеющих автономный карданный привод к промежуточному и заднему мостам на промежуточном мосту устанавливается жесткая промежуточная опора.
