При изучении собранных статистических данных была замечена следующая закономерность: при росте диаметра цилиндра уменьшается частота вращения коленчатого вала двигателя. Это объясняется тем, что с ростом диаметра цилиндра масса движущихся частей цилиндро-поршневой группы увеличивается в кубической зависимости. И для обеспечения малых вибрационных характеристик частоту вращения двигателя уменьшают. Однако, аналитической зависимости изменения частоты вращения коленчатого вала от изменения диаметра цилиндра двигателя не существует. Поэтому одним из вопросов дипломной работы было возможное нахождение зависимости изменения частоты вращения коленчатого вала двигателя от изменения диаметра цилиндра двигателя. Данные, использованные для получения аналитической зависимости, представлены в следующей таблице:
Табл.4.1 Исходные данные для определения аналитической зависимости
Диаметр цилиндра D, мм |
Частота вращения коленчатого вала, об/мин |
320 |
750 |
400 |
514 |
200 |
1000 |
380 |
600 |
320 |
750 |
255 |
750 |
320 |
600 |
800 |
104 |
900 |
104 |
700 |
108 |
820 |
102 |
820 |
80 |
750 |
115 |
740 |
125 |
980 |
100 |
520 |
333 |
420 |
375 |
560 |
170 |
Используя математический пакет программы Microsoft Excel, была получена корреляционная зависимость следующего вида: .

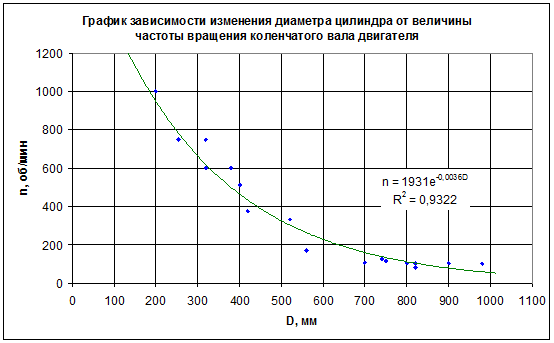

Рис.4.1 График зависимости изменения диаметра цилиндра двигателя от величины частоты вращения коленчатого вала двигателя
Полученная зависимость может применяться при проектировании новых двигателей для определения оптимального соотношения диаметра цилиндра к частоте вращения коленчатого вала двигателя. В частности, данная зависимость может быть использована при курсовом проектировании по дисциплине «Преобразование тепла в работу».
